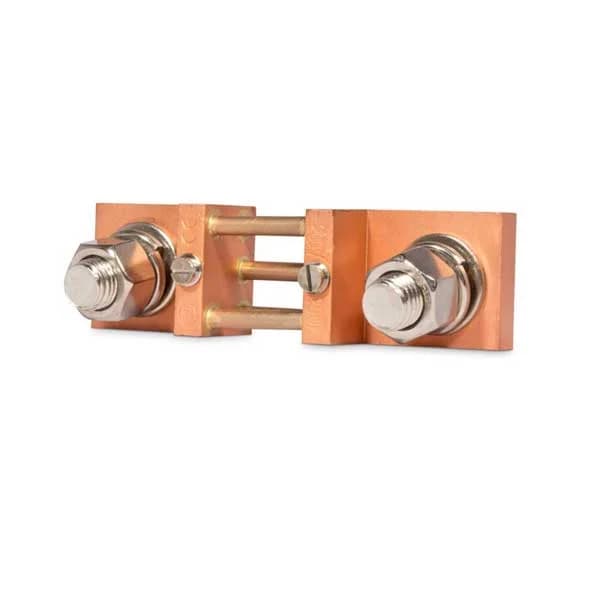

Shunt eléctrico SACI forma 1
Caída de tensión
60 y 150 mV
Rango de corriente
1; 1,5; 2,5; 4; 5; 6; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100 y 150 A
Medición y control eléctrico
Shunts eléctricos
Los shunts eléctricos son resistencias de precisión utilizadas para medir corrientes elevadas mediante una señal de salida en milivoltios. Se emplean junto con amperímetros, instrumentos de medición y sistemas de protección y control en circuitos de corriente continua (DC).
Corriente continua
Diseñados para la medición de corrientes elevadas en circuitos eléctricos de corriente continua.
Caídas de tensión
Disponibles con caídas de tensión nominales de 60 y 150 mV, dependiendo del modelo y rango de corriente.
Tres formas disponibles
Las formas 1, 2 y 3 permiten cubrir diferentes rangos de corriente para aplicaciones de medición, protección y control.
Shunts eléctricos SACI
Seleccione la forma del shunt según el rango de corriente y la caída de tensión requerida para su aplicación.

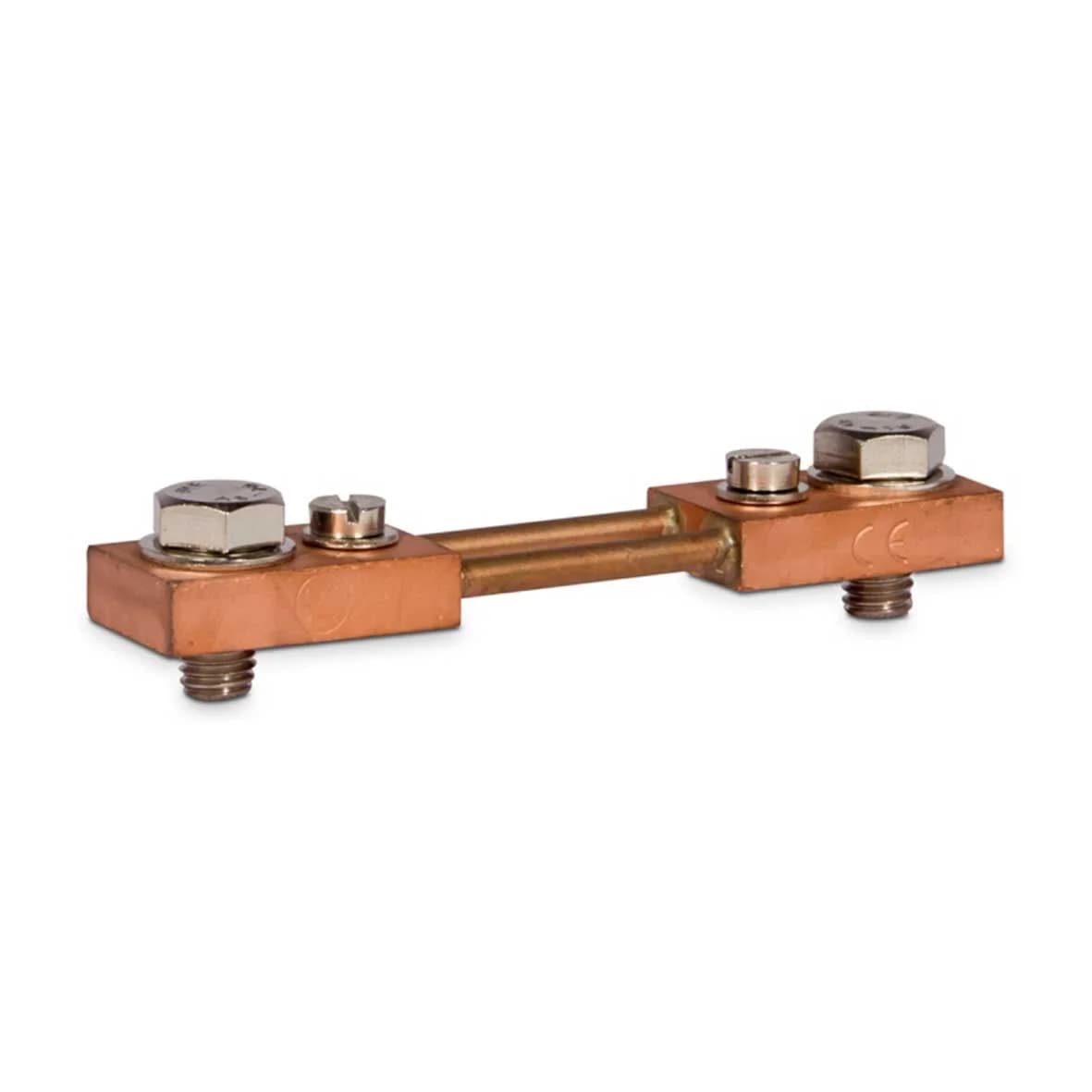

Shunt eléctrico SACI forma 2
Caída de tensión
60 mV
Rango de corriente
200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000 y 2500 A
Caída de tensión
150 mV
Rango de corriente
200; 250; 300; 400; 500; 600; 750; 800 y 1000 A

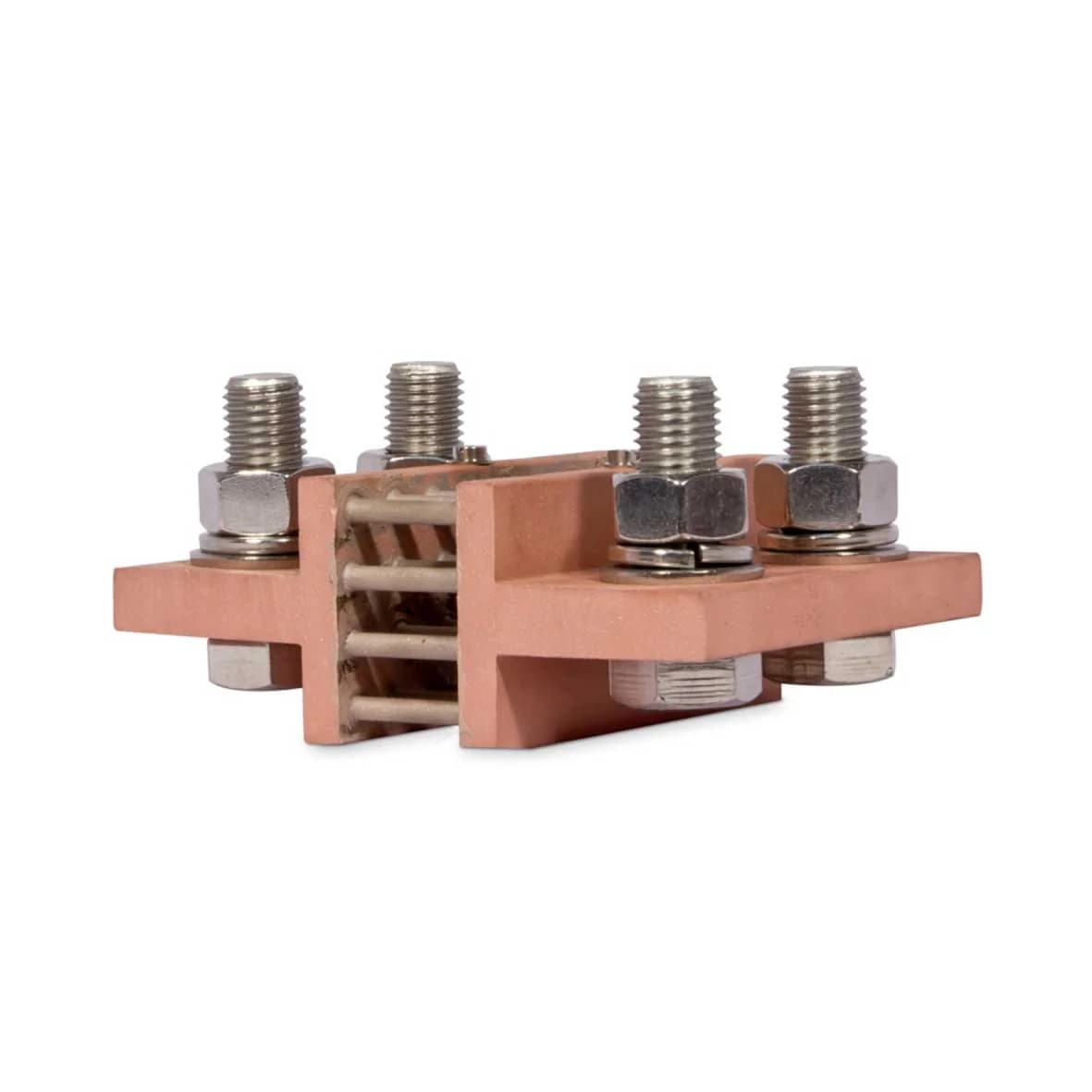

Shunt eléctrico SACI forma 3
Caída de tensión
60 mV
Rango de corriente
3000 y 4000 A
Caída de tensión
150 mV
Rango de corriente
1200; 1500; 2000 y 2500 A
¿Qué es un shunt eléctrico?
Un shunt eléctrico es una resistencia de bajo valor utilizada para obtener una señal de tensión proporcional a la corriente que circula por ella. La caída de tensión medida en el shunt permite determinar la corriente del circuito.
Los shunts son utilizados para ampliar el rango de medición de instrumentos eléctricos y pueden conectarse a amperímetros, sistemas de protección y equipos de control.
¿Cómo seleccionar un shunt?
Para seleccionar un shunt eléctrico es necesario considerar principalmente la corriente nominal del circuito y la caída de tensión requerida por el instrumento de medición. También deben tenerse en cuenta la precisión, potencia, temperatura y condiciones de operación de la aplicación.
Características generales
- • Corriente continua (DC)
- • Caídas de tensión de 60 y 150 mV
- • Precisión de 0,5 %
- • Diferentes rangos de corriente
- • Tres formas disponibles
- • Aplicaciones de medición, protección y control
- • Temperatura de funcionamiento: -20 a +60 °C
¿Necesita un shunt eléctrico?
Indíquenos la corriente de su aplicación y la caída de tensión requerida para ayudarle a seleccionar el shunt adecuado.
